Jaki skok powinien mieć regulator luzu? Pełny przewodnik

Bezpośrednia odpowiedź: jaki skok powinien mieć regulator luzu

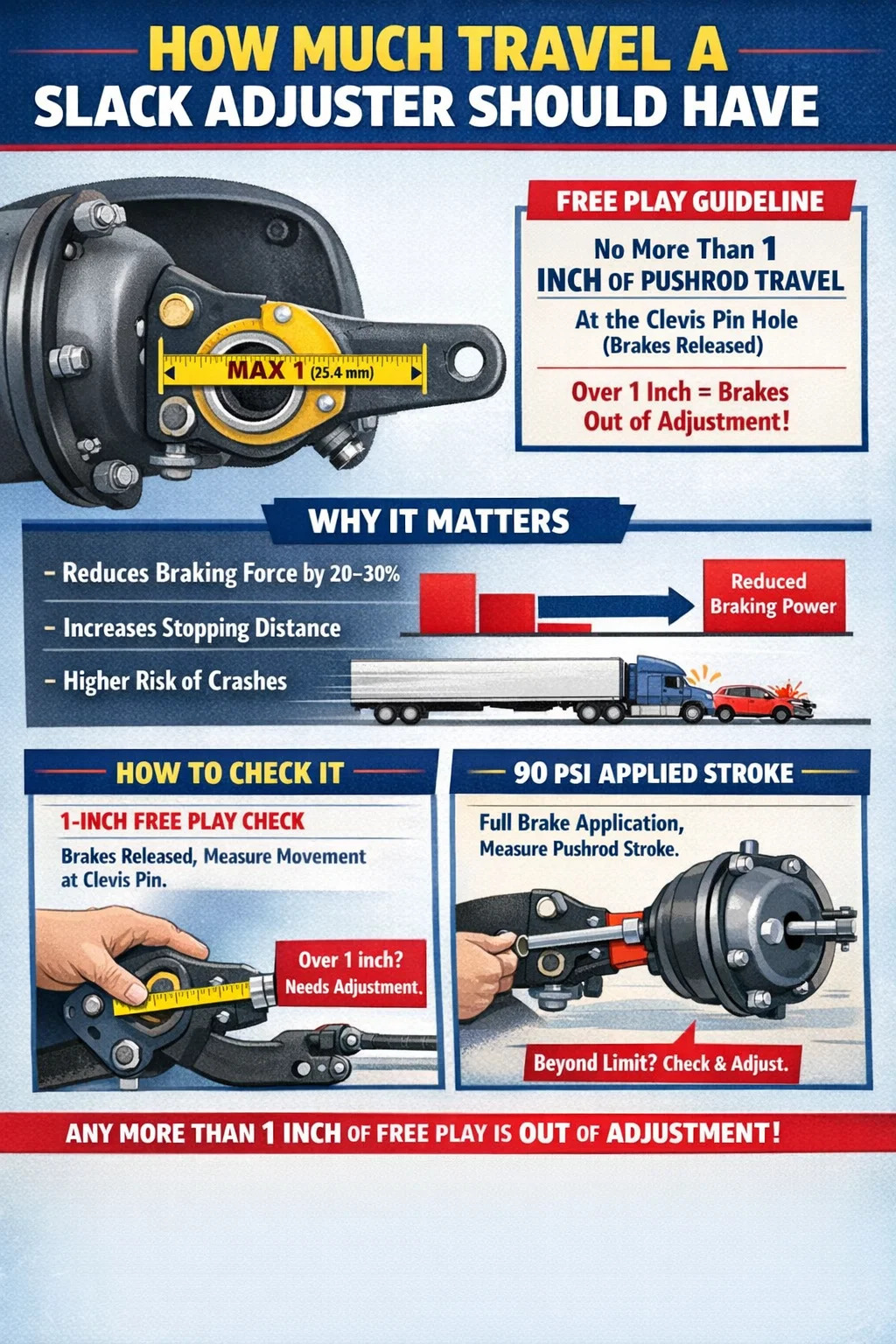

A regulator luzu — czy to ręczny, czy automatyczny — powinien mieć skok popychacza nie większy niż 1 cal (25,4 mm). mierzony w otworze sworznia widełkowego, gdy hamulce są całkowicie zwolnione. Jest to norma ustanowiona przez Federalną Administrację ds. Bezpieczeństwa Przewoźników Samochodowych (FMCSA) na mocy 49 CFR część 393.47 i ma zastosowanie do komercyjnych pojazdów silnikowych poruszających się po drogach Stanów Zjednoczonych.

Jeśli skok popychacza przekracza dopuszczalny limit podczas uruchamiania hamulca, pojazd uznaje się za wycofany z eksploatacji. Dokładny limit zależy od rodzaju i wielkości komory hamulcowej, ale Powszechnie akceptowanym pomiarem pola jest 1 cal wolnego luzu na sworzniu widełkowym oznacza to właściwą regulację. Każdy regulator luzu wykazujący w tym punkcie skok większy niż 1 cal wymaga natychmiastowej uwagi.

Pomiar ten jest krytyczny, ponieważ skuteczność hamowania gwałtownie spada, gdy popychacz przesunie się zbyt daleko, zanim szczęki dotkną bębna. Skok nawet nieznacznie przekraczający dopuszczalną wartość może zmniejszyć siłę hamowania o 20–30%, co przy prędkościach autostradowych przekłada się na znacznie dłuższą drogę hamowania i zwiększone ryzyko wypadku.

Zrozumienie, co właściwie robi regulator luzu

Regulator luzu to ramię dźwigni, które łączy popychacz komory hamulca pneumatycznego z wałem krzywki S lub zespołem hamulca krzywkowego w układzie hamulca bębnowego. Jego podstawową funkcją jest przekształcenie ruchu liniowego popychacza w siłę obrotową, która dociska szczęki hamulcowe do bębna. W miarę zużywania się okładzin hamulcowych z biegiem czasu pomiędzy szczękami a bębnem powstaje szczelina lub „luz”. Bez regulacji popychacz musi przesunąć się dalej, aby wypełnić tę szczelinę, co zmniejsza przewagę mechaniczną i osłabia siłę hamowania.

Istnieją dwa główne typy spotykane w komercyjnych ciężarówkach i przyczepach:

• Ręczne regulatory luzu — wymagać okresowej fizycznej regulacji przez technika za pomocą klucza na śrubie regulacyjnej. Są one powszechne w starszych pojazdach.
• Automatyczne regulatory luzu (ASA) — zespoły samoregulujące, które automatycznie utrzymują właściwy skok popychacza w miarę zużywania się okładzin. Wymagany w nowych pojazdach od 1994 r. w USA, chociaż nadal wymagają one regularnych przeglądów.

Powszechnym błędnym przekonaniem jest to, że automatyczne regulatory luzu nigdy nie wymagają uwagi. W rzeczywistości ASA, który stale pokazuje odczyty odbiegające od regulacji, jest prawie zawsze oznaką problemu mechanicznego — zużyte sworznie, zatarta krzywka, złe hamulce podstawowe — to nie tylko leniwy regulator. Powtarzająca się ponowna regulacja ASA bez znalezienia pierwotnej przyczyny jest zarówno niebezpieczna, jak i naruszeniem właściwych praktyk konserwacyjnych.

Prawne ograniczenia skoku popychacza według typu komory

FMCSA definiuje maksymalny dopuszczalny skok popychacza w oparciu o rozmiar i typ komory hamulcowej. Limity te to zmierzony skok przy pełnym uruchomieniu hamulca (ciśnienie w układzie 90–100 psi), a nie luz swobodny. Poniższa tabela przedstawia standardowe limity:

Komory typu 24 i 30 są najczęściej spotykane w ciężarówkach i przyczepach ciągnikowych klasy 8. Przekroczenie tych limitów skoku podczas kontroli drogowej skutkuje automatycznym nakazem wycofania z eksploatacji zgodnie z wytycznymi stowarzyszenia Commercial Vehicle Safety Alliance (CVSA).

Jak prawidłowo zmierzyć skok regulatora luzu

Prawidłowy pomiar skoku regulatora luzu zajmuje kilka minut, ale jest jedną z najważniejszych kontroli przed jazdą i konserwacją w każdym pojeździe z hamulcem pneumatycznym. Oto jak to się robi:

Metoda skoku stosowanego 90 PSI

1. Zwiększ ciśnienie powietrza w systemie do co najmniej 90 psi, ale nie więcej niż 100 psi.
2. Zaznaczyć popychacz kredą lub linią markera w miejscu jego wyjścia z komory hamulcowej.
3. Poproś asystenta, aby całkowicie wcisnął hamulce (całkowicie wcisnął pedał lub mocno przytrzymał hamulec zasadniczy).
4. Zmierz odległość, jaką przesunął popychacz od znaku, za pomocą linijki lub taśmy mierniczej.
5. Porównaj pomiar z powyższą tabelą dla swojego typu komory.
6. Jeżeli skok jest równy lub większy od maksymalnego, wyreguluj regulator luzu lub zbadaj przyczynę.

1-calowy test swobodnej gry (metoda terenowa)

Jest to szybka kontrola w terenie przeprowadzana przy zwolnionych hamulcach i bezpiecznie zaparkowanym pojeździe:

1. Uwolnij całe ciśnienie powietrza z układu lub za pomocą podważarki popchnij ręcznie ramię regulatora luzu w kierunku włączania hamulca.
2. Zmierz ruch w otworze sworznia widełkowego na ramieniu regulatora luzu.
3. Jeśli ten ruch przekracza 1 cal, hamulce nie są wyregulowane.

Z tej metody korzysta większość inspektorów drogowych i doświadczonych kierowców podczas spacerów. Nie wymaga pełnego użycia hamulców ani specjalnych narzędzi — wystarczy taśma miernicza i kilka minut pod przyczepą lub ciężarówką.

Dlaczego skok regulatora luzu wychodzi poza zasięg

Istnieje kilka powodów, dla których regulator luzu może wykazywać nadmierny skok, a określenie prawidłowej przyczyny określa właściwe rozwiązanie. Zwykła ponowna regulacja bez sprawdzenia jest drogą na skróty, która tworzy fałszywe poczucie bezpieczeństwa.

Zużyte okładziny hamulcowe

Najczęstszą przyczyną nadmiernego skoku w układach ręcznej regulacji luzu jest zużyta okładzina hamulcowa. W miarę zużywania się materiału ciernego zwiększa się luz między bębnem a butem. W przypadku regulatora ręcznego oznacza to, że kierowca lub technik po prostu nie regulował hamulców wystarczająco często. Wytyczne FMCSA zalecają sprawdzenie regulacji hamulców co 25 000 mil lub podczas każdego przeglądu zapobiegawczego , w zależności od tego, co nastąpi wcześniej.

Wadliwy automatyczny regulator luzu

ASA, który wielokrotnie przestaje być wyregulowany pomimo prawidłowej instalacji i sprawnych hamulców podstawowych, jest prawdopodobnie uszkodzony wewnętrznie. Mechanizm sprzęgła jednokierunkowego wewnątrz regulatora może się ślizgać lub zatrzeć. W takim przypadku należy wymienić regulator, a nie regulować ręcznie, co maskuje problem i może powodować nadmierne dokręcenie i opór hamulców.

Zużyte lub uszkodzone elementy hamulca podstawowego

Nadmierny skok popychacza jest często spowodowany problemami wykraczającymi poza sam regulator. Typowe problemy z hamulcem podstawowym obejmują:

• Zużyte tuleje krzywki powodujące nadmierny ruch wałka krzywki S
• Pęknięte lub nieokrągłe bębny hamulcowe
• Słabe lub uszkodzone sprężyny powrotne szczęk hamulcowych
• Zużyte sworznie kotwiące lub rolki
• Luźny lub brakujący element w zespole pająka hamulca

Każdy z tych warunków zwiększa całkowity skok wymagany do wygenerowania siły hamowania, co objawia się wysokim odczytem skoku popychacza, nawet jeśli sam regulator działa prawidłowo.

Nieprawidłowa instalacja regulatora luzu

Regulator luzu zainstalowany pod niewłaściwym kątem nigdy nie zapewni prawidłowej regulacji, niezależnie od stanu okładziny. Kąt ramion przy zwalnianiu hamulca powinien znajdować się pomiędzy 85 i 95 stopni względem popychacza — możliwie najbliżej kąta prostego. Jeżeli ramię jest zamontowane zbyt daleko do przodu lub do tyłu, zmienia się geometryczna zależność pomiędzy krzywką a popychaczem, co prowadzi do chronicznego nadmiernego skoku lub ciągnięcia hamulców.

Ręczny a automatyczny regulator luzu: kluczowe różnice w zarządzaniu podróżami

Chociaż oba typy regulatorów luzu służą temu samemu celowi, w praktyce sposób, w jaki radzą sobie z podróżą, znacznie się różni.

Jeden krytyczny punkt dla techników: nigdy nie cofaj ręcznie automatycznego regulatora luzu, a następnie wielokrotnie go ponownie reguluj . Takie postępowanie pokonuje jego wewnętrzny mechanizm i zamienia go w słabo działający ręczny regulator. Jeżeli ASA nie jest w stanie samodzielnie utrzymać regulacji, należy go wymienić.

Jak wyregulować ręczny regulator luzu

Regulacja ręcznego regulatora luzu jest prostym procesem, jeśli zostanie wykonany prawidłowo. Środki ostrożności są niezbędne, ponieważ praca w pobliżu elementów hamulców w załadowanym pojeździe niesie ze sobą realne ryzyko.

1. Zaklinuj koła i spuścić całe powietrze z układu. Nigdy nie pracuj pod pojazdem wyposażonym wyłącznie w zawieszenie pneumatyczne.
2. Znajdź śrubę regulacyjną na regulatorze luzu — zazwyczaj jest to kwadratowa lub sześciokątna końcówka 3/8 cala z boku ramienia.
3. Obróć śrubę regulacyjną w kierunku zgodnym z ruchem wskazówek zegara (patrząc od końca śruby), aby dokręcić hamulce — obraca to krzywkę S i przybliża klocki do bębna.
4. Kontynuuj regulację, aż koła się zablokują lub poczujesz znaczny opór podczas ręcznego obracania koła.
5. Odkręcić śrubę regulacyjną o około 1/2 obrotu, aby uzyskać odpowiedni luz roboczy.
6. Przywróć ciśnienie w układzie do 90–100 psi i zmierz zastosowany skok, aby upewnić się, że mieści się on w dopuszczalnym zakresie.
7. Zakręć kołem, aby sprawdzić, czy nie występuje opór hamulca.

Docelowy skok powinien być przybliżony 75% maksymalnego dopuszczalnego skoku komory . W przypadku standardowej komory typu 30 z limitem 2,00 cala oznacza to idealny skok wynoszący około 1,5 cala przy pełnym zastosowaniu. Daje to wystarczający margines zużycia okładzin pomiędzy regulacjami, bez konieczności rozpoczynania od legalnej krawędzi.

Konsekwencje bezpieczeństwa nieprawidłowego ruchu regulatora luzu

Konsekwencje jazdy pojazdem z niewyregulowanymi regulatorami luzu są różne, od kar finansowych po śmiertelne wypadki. Nie jest to czynność konserwacyjna, którą można odłożyć do następnego przeglądu serwisowego po zidentyfikowaniu problemu.

Wpływ na drogę hamowania

Badania przeprowadzone przez FMCSA i Radę Techniczno-Utrzymaniową Amerykańskiego Stowarzyszenia Transportu Ciężarowego (TMC) konsekwentnie to wykazały pojedynczy rozregulowany hamulec w ciągniku siodłowym może wydłużyć drogę hamowania nawet o 25% . Gdy wiele osi nie jest wyregulowanych – co jest częstym zjawiskiem w przypadku odroczenia konserwacji – droga hamowania może wydłużyć się o 40% lub więcej. Przy prędkości 60 mil na godzinę w pełni załadowany pojazd kombinowany o masie 80 000 funtów już potrzebuje prawie 300 stóp, aby zatrzymać się w idealnych warunkach. Zwiększenie tej odległości o 40% powoduje dodanie 50 metrów, co przy prędkościach autostradowych stanowi różnicę między zagrożeniem a kolizją.

Osłabienie hamulców i gromadzenie się ciepła

Nadmiernie wyregulowany hamulec, który stale się ciągnie – często w wyniku zbyt małego cofnięcia ręcznego regulatora – generuje nadmierne ciepło w bębnie. Utrzymujące się temperatury powyżej 400°F zaczynają glazurować okładziny i zmniejszać współczynnik tarcia. Powyżej 600°F możliwe staje się zniekształcenie bębna. W obu przypadkach skuteczna siła hamowania tej osi znacznie spada, czego kierowca może nie zauważyć, dopóki nie będzie konieczne hamowanie awaryjne.

Ekspozycja na regulacje i odpowiedzialność

Zgodnie z procedurami inspekcji CVSA North American Standard, w przypadku stwierdzenia nieprawidłowej regulacji pojedynczego hamulca w pojeździe mającym mniej niż cztery osie z hamulcem pneumatycznym następuje wycofanie z eksploatacji . W pojazdach o większej liczbie osi próg jest proporcjonalny. W przypadku flot zamówienie na wycofanie z eksploatacji oznacza utratę przychodów, holowanie pojazdu i ocenę w systemie pomiaru bezpieczeństwa (SMS) przewoźnika. Powtarzające się naruszenia mogą skutkować podjęciem ukierunkowanych interwencji ze strony FMCSA, w tym kontroli zgodności.

W sporach sądowych dotyczących wypadków udokumentowane naruszenia regulacji hamulców powodują poważne narażenie na odpowiedzialność zarówno kierowcy, jak i przewoźnika samochodowego. Prawnicy powoda rutynowo żądają dokumentacji z przeglądu hamulców w sprawach dotyczących wypadków drogowych, a historia stwierdzonych niezgodności z przepisami bez podjęcia działań naprawczych jest szkodliwym dowodem.

Skok regulatora luzu na osiach przyczepy: uwagi specjalne

Konserwacja hamulców przyczepy jest często mniej rygorystyczna niż konserwacja hamulców ciągnika, ponieważ przyczepy zmieniają właścicieli między przewoźnikami, są używane sezonowo lub stoją na składowiskach przez dłuższy czas. To sprawia, że ​​regulatory luzu przyczepy są nieproporcjonalnie częstym źródłem naruszeń hamulców.

Kluczowe punkty dotyczące zarządzania regulatorem luzu przyczepy:

• Najczęściej stosowane są osie przyczep Siłowniki hamulca sprężynowego typu 24 lub typu 30 w konfiguracjach o długim skoku. Maksymalny skok dla typu 30 o długim skoku wynosi 3,00 cala, ale nie oznacza to, że skoki w pobliżu tego limitu są akceptowalne w praktyce — oznaczają one, że wkrótce konieczna będzie regulacja.
• Hamulce sprężynowe (hamulce postojowe/awaryjne) wbudowane w tylną komorę komory kombinowanej mogą maskować problemy z hamulcami podczas szybkiej kontroli wzrokowej. Zawsze wykonuj pomiar skoku, a nie tylko kontrolę wzrokową.
• Automatyczne regulatory luzu w przyczepach podlegają takim samym zasadom jak w ciągnikach. ASA przyczepy, który nie jest wyregulowany, jest sygnałem ostrzegawczym w przypadku problemów z hamulcem podstawowym, a nie tylko sytuacji wymagającej szybkiej regulacji.
• Rdza, korozja i brak smarowania rurek i tulei rozrządu przyczepy są niezwykle powszechne i mogą powodować nadmierne odczyty skoku, nawet jeśli grubość okładziny jest nadal zgodna ze specyfikacją.

Kierowcy przeprowadzający przeglądy nowo podłączonej przyczepy przed jazdą powinni zawsze sprawdzić ustawienie hamulców przed opuszczeniem placu. Przyczepę, która stała przez dwa tygodnie lub dłużej, należy traktować jako podejrzaną do czasu przeprowadzenia pomiaru.

Częstotliwość konserwacji zapobiegawczej podczas kontroli regulatora luzu

Nie ma uniwersalnego, uniwersalnego terminu kontroli regulatora luzu, ponieważ warunki pracy znacznie się różnią. Pojazd przejeżdżający z ładunkiem mile międzystanowe po płaskim terenie obciąża znacznie mniej hamulców niż pojazd często zatrzymujący się w miastach lub wykonujący przewozy w górach. Większość dużych flot stosuje następujące ogólne ramy:

• Każda kontrola przed podróżą: Szybka 1-calowa kontrola luzu na sworzniu widełkowym. Zajmuje to mniej niż 5 minut na pojazd i wychwytuje poważne odchylenia od regulacji, zanim pojazd się ruszy.
• Co 15 000–25 000 mil (serwis PM-A): Pomiar pełnego skoku przy ciśnieniu 90 psi, kontrola wzrokowa wszystkich elementów regulatora luzu, sworzni i zawleczek.
• Co 50 000 mil (serwis PM-B): Pełna kontrola hamulców obejmująca pomiar grubości okładzin, kontrolę średnicy bębna, kontrolę hamulca sprężynowego i ocenę zużycia tulei krzywki.
• Po każdym zdarzeniu wymagającym intensywnego hamowania: Zjazdy w góry, zatrzymania awaryjne i dłuższa jazda po mieście powinny wiązać się z koniecznością sprawdzenia hamulców po podróży, szczególnie w przypadku starszego sprzętu z ręczną regulacją.

Floty, które wdrażają kontrolę skoku hamulców przed jazdą jako niepodlegający negocjacjom etap w pracy kierowcy, konsekwentnie wykazują podczas kontroli drogowych niższy wskaźnik niesprawności hamulców związanych z ich eksploatacją. Dane z corocznych wydarzeń związanych z egzekwowaniem prawa związanych z Tygodniem Bezpieczeństwa Hamulców organizowanych przez CVSA rutynowo to pokazują naruszenia regulacji hamulców stanowią ponad 40% wszystkich zamówień związanych z hamulcami — kategoria, którą obejmują kontrole poprzedzające podróż, zanim pojazd dotrze do inspektora.

Typowe błędy podczas radzenia sobie z skokiem regulatora luzu

Doświadczenie zdobyte w ramach programów konserwacji floty oraz dane z kontroli drogowych wskazują na kilka powtarzających się błędów, które uniemożliwiają prawidłowe rozwiązanie problemów z regulacją hamulców.

Ręczna regulacja automatycznego regulatora luzu

To jest najczęstszy błąd. Kiedy okaże się, że ASA nie jest wyregulowany, technik przekręca śrubę regulacyjną, aby dostosować ją do specyfikacji, i wysyła pojazd. W ciągu kilku dni lub tygodni hamulec ponownie przestaje być wyregulowany. Cykl się powtarza. Prawidłową reakcją jest wymiana ASA i sprawdzenie hamulców podstawowych , a nie, aby ręcznie wprowadzać zmiany.

Ignorowanie jednego niewyregulowanego hamulca

Powszechnie rozumianą racjonalizacją jest to, że jeden lekko rozregulowany hamulec w pojeździe wieloosiowym nie stanowi wielkiego problemu. W rzeczywistości podział obciążenia hamulców pomiędzy osiami oznacza, że ​​słabo działający hamulec na jednej osi zmusza pozostałe do kompensacji, przyspieszając zużycie okładzin i nagrzewanie się. Powoduje również tendencję do odchylania się podczas gwałtownego hamowania, co może przyczyniać się do kołysania przyczepy.

Nadmierne dokręcenie podczas regulacji ręcznej

Technicy, którzy dokręcają śrubę regulacyjną zbyt mocno, nie cofając jej prawidłowo, powodują ciągłe ciągnięcie hamulca. Objawia się to gorącym końcem koła po krótkiej jeździe, zapachem spalenizny z koła oraz przyspieszonym zużyciem okładzin i bębna. Może to również spowodować zablokowanie hamulca podczas lekkich zastosowań, co jest szczególnie niebezpieczne w mokrych lub śliskich warunkach.

Pomiar skoku bez wystarczającego ciśnienia powietrza

Pomiary skoku hamulca wykonane przy niskim ciśnieniu powietrza – powiedzmy 60–70 psi – wykażą krótszy skok niż przy 90 psi, ponieważ siła uruchamiająca jest mniejsza. Może to sprawić, że nieznacznie za mocno naciśnięty hamulec będzie wydawał się zgodny ze specyfikacją. Przed pomiarem skoku zawsze sprawdź, czy ciśnienie w układzie mieści się w zakresie od 90 do 100 psi.
