Podczas regulacji a regulator luzu , hamulce muszą być całkowicie zwolnione. Jest to prawidłowa procedura zarówno w przypadku ręcznych regulatorów luzu, jak i wstępnej konfiguracji automatycznych regulatorów luzu. Po zwolnieniu hamulców szczęki hamulcowe są cofane od bębna, umożliwiając regulatorowi swobodne przesuwanie popychacza i wałka rozrządu bez zatykania się lub tworzenia fałszywych odczytów. Próba regulacji przy zaciągniętych hamulcach wprowadza napięcie sprężyny i tarcie, które maskuje prawdziwy luz w układzie, co skutkuje nieprawidłowo wyregulowanym hamulcem, który może albo ciągnąć, albo nie działać z wystarczającą siłą.
Zasada ta ma zastosowanie do pneumatycznych układów hamulcowych w ciężarówkach użytkowych, przyczepach i autobusach – we wszystkich pojazdach podlegających przepisom FMCSA zgodnie z 49 CFR część 393. Regulacja hamulców wpływa bezpośrednio na drogę hamowania. Hamulec, którego skok popychacza jest rozregulowany nawet o ułamek cala, może znacznie zmniejszyć skuteczność hamowania, zwłaszcza podczas zatrzymywania awaryjnego, gdy krytyczny jest spójny czas hamowania na wszystkich osiach.
Zrozumienie, dlaczego hamulce muszą zostać zwolnione – a nie tylko, że muszą – pomaga technikom uniknąć typowych błędów i zapewnia powtarzalne wyniki w przypadku różnych pojazdów i konfiguracji hamulców.

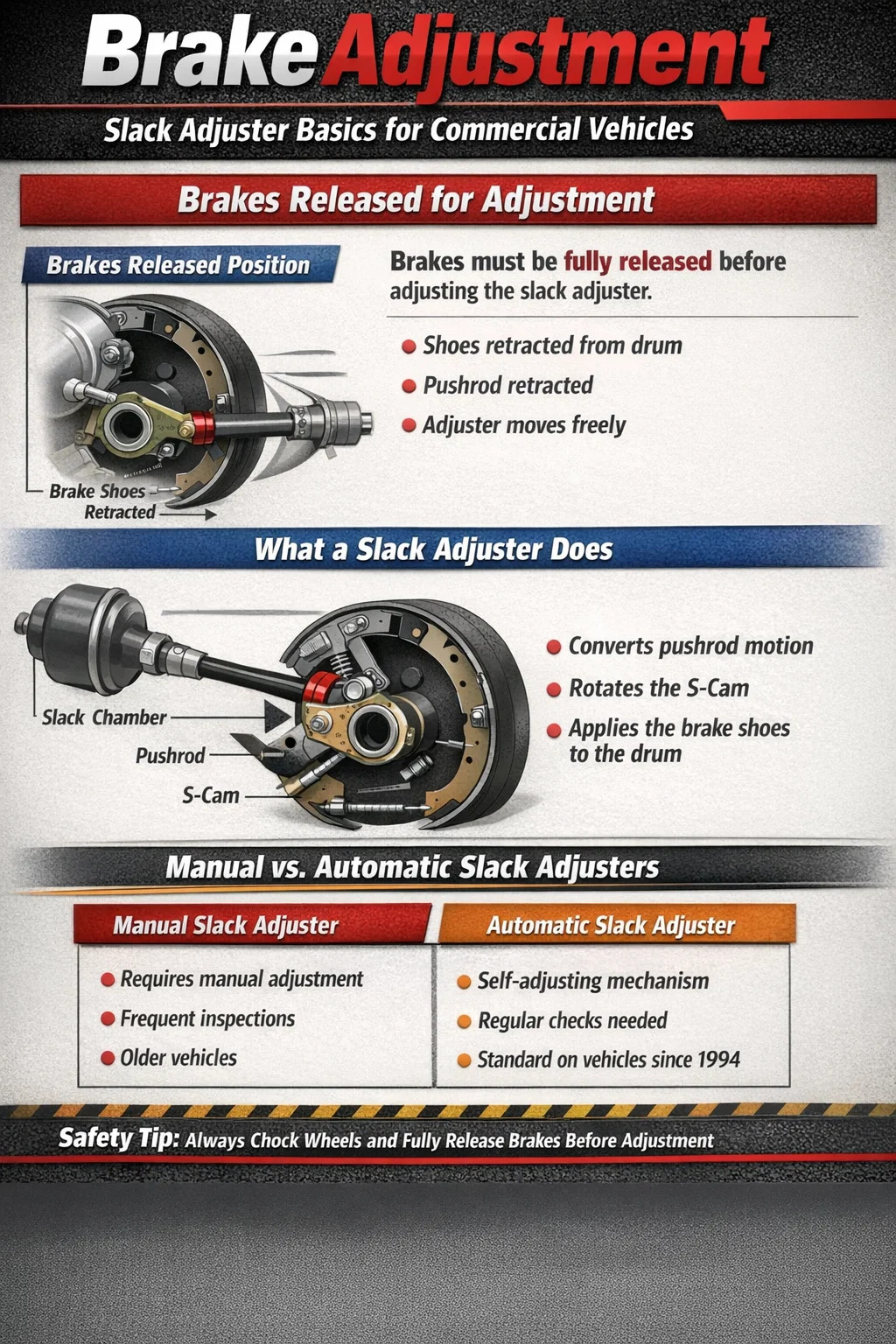

A regulator luzu to ramię dźwigni łączące popychacz komory hamulcowej z wałkiem rozrządu hamulca. Jego podstawową funkcją jest przekształcenie ruchu liniowego popychacza w siłę obrotową działającą na krzywkę S, która z kolei dociska szczęki hamulcowe na zewnątrz do bębna. „Luz”, którym zarządza, odnosi się do swobodnego ruchu w układzie — szczeliny między szczękami hamulcowymi a powierzchnią bębna, gdy hamulce nie są włączone.
W miarę zużywania się okładzin hamulcowych zwiększa się odległość między szczęką a bębnem. Jeśli regulator luzu nie jest wyregulowany w celu kompensacji, popychacz musi przesunąć się dalej, zanim uruchomią się hamulce, co opóźnia reakcję hamulca i zmniejsza siłę zaciskania. Dlatego federalne i stanowe przepisy dotyczące pojazdów użytkowych wymagają regularnych przeglądów i regulacji.
Powszechnie stosowane są dwa typy regulatorów luzu:
Obydwa typy mają tę samą podstawową geometrię i zasady dźwigni, dlatego też procedura regulacji — zwolnione hamulce, prawidłowy kąt popychacza, właściwy moment obrotowy — dotyczy obu.
Mechaniczny powód, dla którego hamulce muszą zostać zwolnione podczas regulacji regulatora luzu, wynika z oporu i geometrii. Po włączeniu hamulców w komorze hamulcowej znajduje się ciśnienie, a popychacz zostaje wysunięty. Krzywka S obróciła się, dociskając szczęki hamulcowe mocno do bębna ze znaczną siłą — często obciążeniem zaciskającym wynoszącym kilka tysięcy funtów. W tym stanie:
Po całkowitym zwolnieniu hamulców i spuszczeniu ciśnienia powietrza z komory, popychacz jest cofany, krzywka S znajduje się w położeniu spoczynkowym, a szczęki hamulcowe są utrzymywane z dala od bębna za pomocą sprężyn powrotnych. Przekładnia ślimakowa regulatora obraca się swobodnie, a każdy obrót regulatora bezpośrednio odpowiada zmianie długości skoku popychacza w stanie spoczynku. Jest to jedyny warunek, pod którym można dokonać dokładnej i powtarzalnej regulacji.
Dla bezpieczeństwa podczas regulacji należy zawsze klinować koła i upewnić się, że hamulec postojowy jest zwolniony z osi, na której wykonywane są prace. W pojazdach wyposażonych w hamulce postojowe uruchamiane sprężynowo (powszechnie stosowane na osiach napędowych) hamulec postojowy utrzymuje hamulce włączone mechanicznie — należy go zwolnić przed regulacją luzu hamulca roboczego na tej osi.
Ręczna regulacja regulatora luzu jest prostą procedurą, jeśli zostanie wykonana prawidłowo. Poniższe kroki dotyczą układów hamulców bębnowych S-cam, które pozostają najczęstszą konfiguracją w pojazdach użytkowych w Ameryce Północnej.
Kontrola poślizgu koła na koniec procedury ma kluczowe znaczenie. Bęben, który nie obraca się swobodnie, oznacza, że szczęki ocierają się o bęben, co powoduje przegrzanie, przyspieszone zużycie okładzin i potencjalne osłabienie hamulców podczas pracy pojazdu.
Przepisy federalne na mocy 49 CFR 393.47 określają maksymalny dopuszczalny skok popychacza dla każdego rozmiaru komory hamulca. Przekroczenie tych limitów podczas kontroli stanowi naruszenie, które może skutkować wycofaniem pojazdu z eksploatacji. W poniższej tabeli wymieniono najpopularniejsze rozmiary komór i ich maksymalne limity skoku:
| Typ komory | Rozmiar komory | Maks. skok (cale) | Typowe zastosowanie |
|---|---|---|---|
| Standardoweoweoweoweowe | Typ 16 | 1.75 | Oś skrętna w lżejszych ciężarówkach |
| Standardoweoweoweoweowe | Wpisz 20 | 1.75 | Oś skrętna w średnich ciężarówkach |
| Standardoweoweoweoweowe | Wpisz 24 | 2.00 | Oś napędowa, powszechna w klasie 8 |
| Standardoweoweoweoweowe | Wpisz 30 | 2.00 | Oś napędowa w samochodach ciężarowych o dużej ładowności |
| Długi udar | Wpisz 24 LS | 2.50 | Oś napędowa, wydłużony skok |
| Długi udar | Wpisz 30 LS | 2.50 | Wytrzymała oś napędowa/przyczepy |
| Standardoweoweoweoweowe | Typ 36 | 2.25 | Ciężka oś przyczepy |
Komory o długim skoku można rozpoznać po prostokątnej przywieszce na komorze lub pierścieniu zaciskowym, który jest dłuższy niż standardowa komora tego samego rozmiaru. Nie używaj standardowych limitów skoku podczas pomiaru komory o długim skoku — jest to częsty błąd kontrolny, który skutkuje odrzuceniem prawidłowo wyregulowanego hamulca lub, co gorsza, przepuszczeniem nie wyregulowanego.
Automatyczne regulatory luzu są wymagane w nowych pojazdach użytkowych w Stanach Zjednoczonych od 1994 roku zgodnie z przepisami FMCSA. Mimo że nazywane są „automatycznymi”, wymagają prawidłowej instalacji wstępnej i regularnych przeglądów. Nie eliminują konieczności konserwacji układu hamulcowego – zastępują okresowe ręczne dokręcanie śruby regulacyjnej wewnętrznym mechanizmem, który stopniowo kompensuje zużycie okładzin podczas każdego uruchomienia hamulca.
Podczas instalowania nowego automatycznego regulatora luzu lub po wymianie linki hamulca, regulator należy ustawić ręcznie, aby ustalić luz początkowy. Ta wstępna konfiguracja jest wykonywana przy zwolnionych hamulcach, zgodnie z tą samą logiką, co regulacja ręczna. Większość producentów określa:
Po wstępnej konfiguracji automatyczny regulator luzu powinien utrzymywać prawidłową regulację bez dalszej ręcznej interwencji. Jeśli skok popychacza stale odbiega od specyfikacji w pojeździe z automatycznymi regulatorami, jest to oznaka problemu, a nie konieczność ręcznej regulacji regulatora, jak gdyby był to regulator ręczny.
Jest to jeden z najważniejszych i najczęściej źle rozumianych punktów dotyczących automatycznych regulatorów luzu. Jeśli automatyczny regulator luzu wielokrotnie nie jest wyregulowany, właściwą reakcją jest znalezienie i naprawienie podstawowej przyczyny, a nie ręczne ustawianie regulatora z powrotem do specyfikacji.
Ręczna regulacja automatycznego regulatora luzu podczas pracy maskuje źródło problemu i może uszkodzić wewnętrzny mechanizm sprzęgła, powodując nadmierną regulację regulatora i w efekcie ciągnięcie hamulców. Typowe przyczyny awarii automatycznego regulatora luzu obejmują:
Nawet przy prawidłowo zwolnionych hamulcach podczas regulacji regulator luzu ustawiony pod złym kątem nie zapewni maksymalnej skuteczności hamowania – niezależnie od tego, jak precyzyjnie ustawiony jest skok popychacza. Zależność pomiędzy popychaczem a ramieniem regulatora luzu jest krytycznym czynnikiem dotyczącym geometrii, który jest często pomijany.
Aby uzyskać maksymalne korzyści mechaniczne, ramię regulatora luzu powinno być ustawione prostopadle do popychacza, gdy hamulce są całkowicie zaciągnięte . W momencie pełnego zastosowania kąt 90 stopni między ramieniem regulatora a popychaczem wytwarza największy moment obrotowy na wałku rozrządu. Jeśli ramię jest ustawione pod kątem 80 stopni lub 100 stopni przy pełnym rozłożeniu, wyjściowy moment obrotowy spada — czasami znacznie.
W praktyce osiągnięcie dokładnie 90 stopni przy pełnym uruchomieniu oznacza, że ramię regulatora powinno być ustawione nieco powyżej 90 stopni (w kierunku pozycji cofniętej) po zwolnieniu hamulców, tak aby podczas wysuwania popychacza ramię przechodziło prostopadle. Wielu producentów zaleca, aby ramię regulatora luzu było ustawione pod kątem około 5 do 10 stopni od pionu w pozycji zwolnionej, jako wytyczne dotyczące konfiguracji.
Nieprawidłowa geometria jest zwykle spowodowana:
Kierowcy zawodowi obsługujący pojazdy podlegające przepisom FMCSA są zobowiązani do przeprowadzenia kontroli przed podróżą, które obejmują sprawdzenie regulacji hamulców. Zgodnie z 49 CFR 392.7 kierowca przed rozpoczęciem jazdy musi upewnić się, że pojazd jest w bezpiecznym stanie użytkowym. Regulacja hamulców jest kluczową częścią tej kontroli.
Kierowcy mogą przeprowadzić kontrolę praktyczną bez użycia narzędzi, stosując następującą metodę:
Od kierowców nie oczekuje się samodzielnego wykonywania regulacji podczas przeglądu przed podróżą – taka jest rola wykwalifikowanego mechanika. Jednakże rozpoznanie wyraźnie widocznego braku regulacji i wycofanie pojazdu z eksploatacji w celu naprawy przed rozpoczęciem jazdy stanowi zarówno obowiązek prawny, jak i odpowiedzialność za bezpieczeństwo.
Popychacz, który w standardowej komorze typu 30 wystaje na więcej niż 2 cale, nie jest wyregulowany zgodnie z normami federalnymi i pojazdem nie można jeździć do czasu skorygowania. To nie jest zalecenie — jest to naruszenie, które może skutkować karami finansowymi, nakazem wycofania z eksploatacji i zwiększoną odpowiedzialnością w razie wypadku.
Nawet doświadczeni technicy wpadają w schematy prowadzące do niedokładnej regulacji hamulców. Poniższe błędy należą do najczęściej obserwowanych podczas kontroli hamulców i mogą skutkować tym, że hamulce przejdą szybką kontrolę wzrokową, ale nie będą działać prawidłowo w rzeczywistych warunkach pracy.
W układach hamulca postojowego uruchamianego sprężynowo (SAPB) sprężyna znajdująca się w komorze parkowania uruchamia hamulce mechanicznie po usunięciu ciśnienia powietrza. Wielu mechaników klinuje koła i wypuszcza powietrze z obwodu parkowania, aby ustawić hamulce sprężynowe w celu unieruchomienia kół, a następnie próbuje wyregulować regulator luzu hamulca głównego na tej samej osi. Hamulec sprężynowy przykłada siłę przez tę samą krzywkę S i szczęki, co oznacza, że hamulec zasadniczy jest włączony częściowo lub całkowicie. Wszelkie regulacje dokonane w tym stanie będą niedokładne.
Cofnięcie regulatora o 1/4 obrotu po zetknięciu się klocków z bębnem jest wskazówką, a nie gwarancją. Geometria hamulca, zmienność średnicy bębna, zmienność grubości okładzin w szczęce i stan sprężyn powrotnych wpływają na rzeczywisty uzyskany luz. Po regulacji zawsze obracaj bęben ręcznie, aby upewnić się, że obraca się swobodnie. Bęben, którego obracanie ręcznie wymaga więcej niż lekkiego wysiłku, ciągnie się.
Standardowa komora typu 30 ma maksymalny skok 2,0 cala. Komora o długim skoku typu 30 ma maksymalnie 2,5 cala. Mylenie tych dwóch kwestii jest poważnym błędem. Jeśli standardowa komora zostanie zmierzona w oparciu o limit 2,5 cala, hamulec o skoku 2,3 cala – który jest znacznie rozregulowany – nie przejdzie kontroli prawidłowo. Przywieszki identyfikacyjne komory należy zawsze sprawdzić przed zarejestrowaniem pomiarów skoku.
Skok popychacza należy mierzyć przy włączonym pełnym ciśnieniu hamulca roboczego — około 90 PSI na wlocie komory. Pomiar przy niższym ciśnieniu powoduje krótszy odczyt skoku, co sprawia, że hamulec wydaje się być prawidłowo wyregulowany, choć może nie być. Zawsze używaj skalibrowanego manometru testowego i sprawdzaj ciśnienie w układzie przed pomiarem skoku.
Nastawnik luzu, który ciągle nie jest rozregulowany – wymagający częstej ponownej regulacji – jest prawie zawsze objawem zużytych elementów hamulca podstawowego, a nie wadliwego regulatora. Wymiana regulatora bez usunięcia zasadniczego zużycia nie rozwiązuje problemu i powoduje marnowanie części i robocizny. Sprawdź cały zespół hamulca podstawowego, w tym wałek rozrządu, tuleje, rolki, szczęki i sworznie kotwiące, ilekroć hamulec wielokrotnie przestaje być wyregulowany.
Związek między regulacją regulatora luzu a rzeczywistą skutecznością hamowania nie jest teoretyczny — jest mierzalny i udokumentowany. Badania hamulców Federalnej Agencji Bezpieczeństwa Przewoźników Samochodowych i dane z inspekcji CVSA konsekwentnie pokazują, że niewyregulowane hamulce są jednymi z głównych naruszeń związanych z hamulcami stwierdzanymi podczas kontroli drogowych, a brak równowagi hamowania spowodowany różnicami w regulacji pomiędzy osiami znacznie wydłuża drogę hamowania.
Kiedy jeden lub więcej hamulców w pojeździe wieloosiowym nie jest wyregulowany, włączają się one później podczas hamowania niż hamulce prawidłowo wyregulowane. Hamulce, które włączają się jako pierwsze, przenoszą nieproporcjonalnie więcej całkowitego obciążenia hamowania. Prowadzi to do:
W pełni załadowana ciężarówka klasy 8 jadąca z prędkością 60 mil na godzinę potrzebuje około 335 stóp, aby zatrzymać się w idealnych warunkach, przy prawidłowo wyregulowanych i działających hamulcach. Badania wykazały, że niewyregulowane hamulce mogą w tych samych warunkach wydłużyć drogę hamowania o 20% lub więcej — co oznacza dodatkowe 67 stóp lub więcej, zanim pojazd się zatrzyma. Przy prędkościach autostradowych różnica ta stanowi różnicę między kontrolowanym zatrzymaniem a kolizją.
Nastawnik luzu, który jest prawidłowo wyregulowany, ale niewystarczająco nasmarowany, nie będzie utrzymywał swojej regulacji ani nie będzie działał niezawodnie w miarę upływu czasu. Sworzeń regulatora i wewnętrzny mechanizm przekładni ślimakowej wymagają regularnego smarowania. Większość producentów zaleca smar do podwozi na bazie litu lub molu, spełniający specyfikacje NLGI Grade 2.
Złączki do smarowania znajdują się zazwyczaj na korpusie regulatora luzu i na sworzniu łączącym łączącym regulator z popychaczem. Okresy smarowania różnią się w zależności od producenta, ale zwykle mieszczą się w zakresie co 25 000 do 50 000 mil w przypadku zastosowań drogowych lub co 3 miesiące w przypadku pojazdów eksploatowanych w trudnych warunkach, takich jak budownictwo, górnictwo lub częste użytkowanie w terenie.
Oznaki niedostatecznego smarowania obejmują:
Automatyczne regulatory luzu, które wydają się zatarte lub nie reagują na smarowanie, należy raczej wymienić niż wymuszać. Przyłożenie nadmiernej siły do zapieczonego automatycznego regulatora w celu ręcznego cofnięcia go może trwale uszkodzić wewnętrzne sprzęgło, powodując, że funkcja automatyczna nie będzie działać.
Zrozumienie różnic między ręcznymi i automatycznymi regulatorami luzu pomaga kierownikom ds. konserwacji i właścicielom-operatorom w podejmowaniu świadomych decyzji dotyczących harmonogramów konserwacji układu hamulcowego i protokołów inspekcji.
| Funkcja | Ręczny regulator luzu | Automatyczny regulator luzu |
|---|---|---|
| Metoda regulacji | Ręczny obrót klucza po każdym okresie serwisowym | Wewnętrzne sprzęgło reguluje się samoczynnie przy każdym uruchomieniu hamulca |
| Od tego czasu wymagane w nowych pojazdach | Przed 1994 r. (pojazdy starsze) | 1994 (mandat FMCSA) |
| Ręczna regulacja w trakcie eksploatacji | Wymagane i oczekiwane | Tylko konfiguracja wstępna; ręczna regulacja w trakcie eksploatacji wskazuje na problem |
| Częstotliwość kontroli | Każdy PM lub interwał przebiegu | Regularna kontrola w celu sprawdzenia działania automatycznego |
| Podstawowy tryb awarii | Zużycie podszewki pomiędzy regulacjami | Zużyte elementy fundamentów, zatarty mechanizm |
| Koszt | Niższy koszt części | Wyższy koszt części, niższy koszt robocizny w miarę upływu czasu |
| Regulacja położenia hamulców | Zawsze zwolniony | Dopuszczony do wstępnej konfiguracji |
Zgodność z regulacjami hamulców jest egzekwowana dwoma głównymi kanałami: kontrolami drogowymi FMCSA przeprowadzanymi przez funkcjonariuszy organów ścigania oraz okresowymi kontrolami pojazdów wymaganymi przepisami stanowymi. Zrozumienie, czego szukają inspektorzy, pomaga w utrzymaniu spójnej zgodności działań konserwacyjnych.
Północnoamerykańskie standardowe kryteria wycofania z eksploatacji, stowarzyszenia Commercial Vehicle Safety Alliance (CVSA), definiują warunki, w jakich pojazd musi zostać natychmiast wycofany z eksploatacji w przypadku naruszenia hamulców. W przypadku problemów z regulatorem luzu odpowiednie kryteria obejmują:
Dane CVSA z Tygodnia Bezpieczeństwa Hamulców z ostatnich lat konsekwentnie pokazują, że naruszenia regulacji hamulców – w tym nie wyregulowanych regulatorów luzu – stanowią znaczną część wszystkich zamówień niesprawnych hamulców związanych z hamulcami. W 2022 r. naruszenia dotyczące regulacji hamulców znalazły się w pierwszej piątce naruszeń stwierdzonych podczas ukierunkowanych kontroli hamulców, dotykając wymierny odsetek skontrolowanych pojazdów użytkowych.
Utrzymanie właściwej regulacji hamulców jest nie tylko koniecznością bezpieczeństwa – jest to wymóg zgodności, którego zignorowanie ma bezpośrednie konsekwencje finansowe i operacyjne. Pojedyncze zlecenie wycofania się z eksploatacji może opóźnić ładunek, spowodować wzmożone kontrole i wpłynąć na wynik CSA przewoźnika, co wpływa na stawki ubezpieczenia i kwalifikowalność do niektórych umów.
